Descrição
Características Técnicas
Tipo: CMOS série 4000

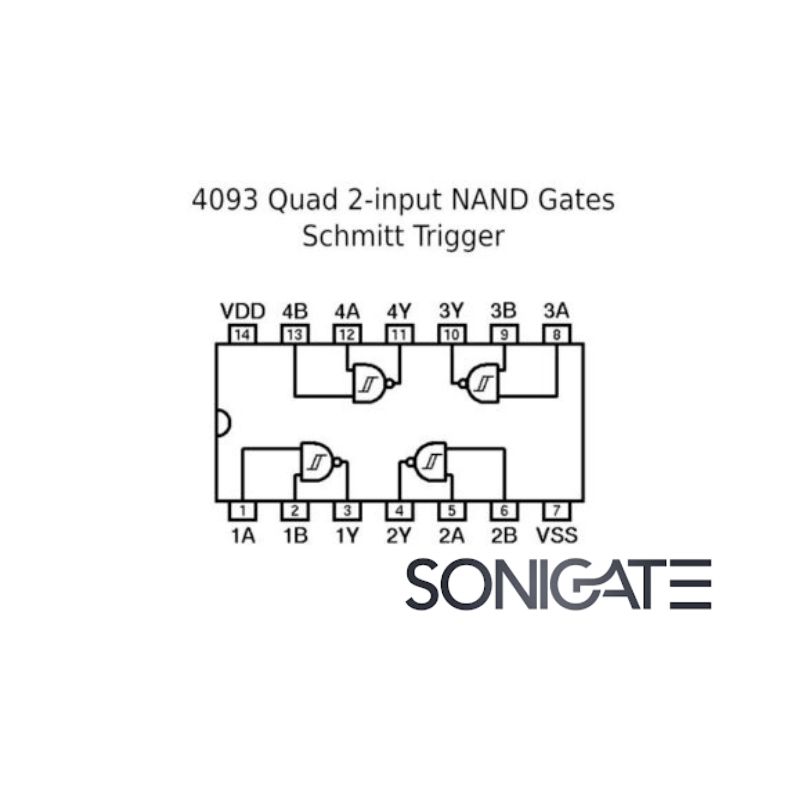

Função: 4 portas NAND de 2 entradas com Schmitt Trigger
Entrada Schmitt: histerese integrada, ideal para sinais ruidosos ou lentos
Tensão de alimentação (VDD): 3 V a 15 V
Consumo energético: muito baixo
Elevada imunidade ao ruído elétrico
Ampla margem de histerese de entrada
Pode funcionar como oscilador RC simples

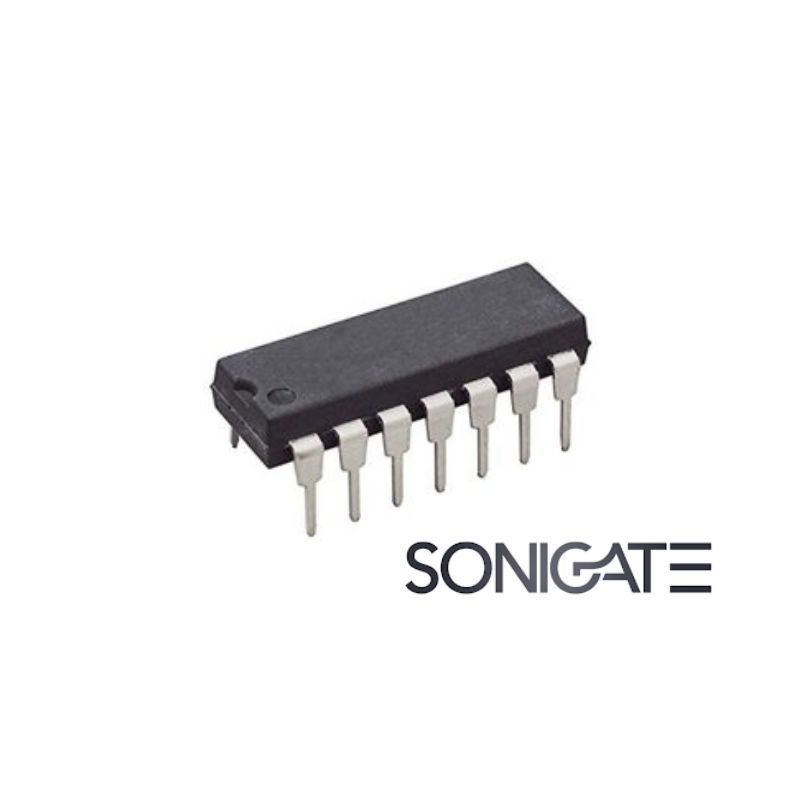

Encapsulamento mais comum: DIP-14
Gama de temperatura: –40°C a +85°C
Principais Aplicações
Osciladores e temporizadores RC
Debounce de botões e comutadores
Limpeza e modelação de sinais digitais ruidosos
Lógica combinacional com robustez acrescida
Sistemas de sensores e interfaces analógicas/digitais
Projetos educativos e prototipagem CMOS
Vantagens
Entradas Schmitt garantem comutação estável mesmo em sinais degradados
Quatro portas NAND num único CI compacto
Baixo consumo (tecnologia CMOS)
Ideal para circuitos de temporização e oscilação simples
Elevada resistência a ruído e interferências
Versatilidade em aplicações de controlo e processamento digital
