Descrição
Características Técnicas
Família: TTL LS (Low-Power Schottky)

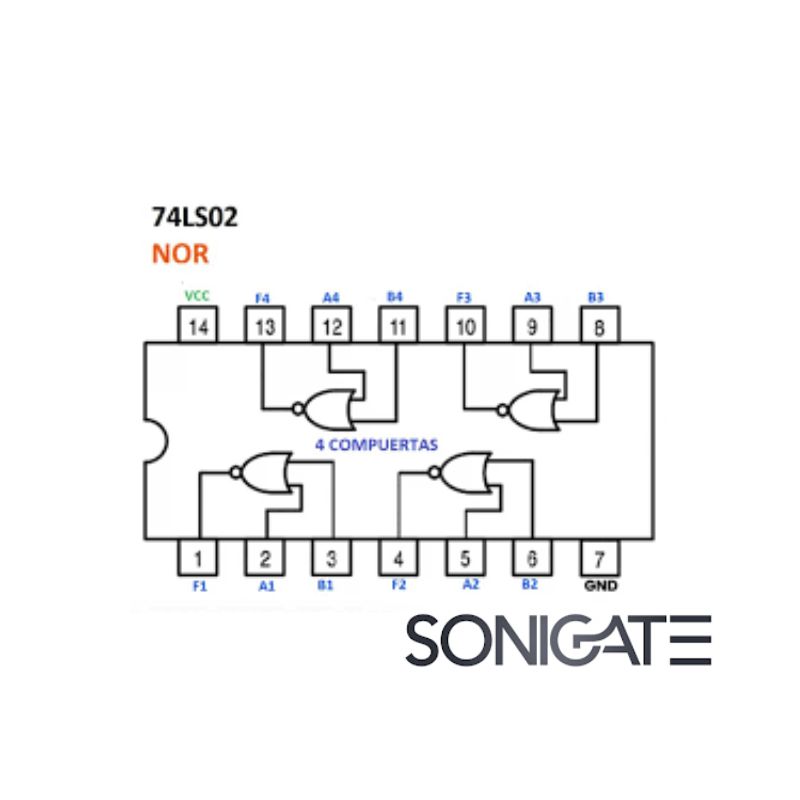

Função: 4 portas NOR de 2 entradas
Tensão de alimentação (Vcc): 5V ± 5%
Consumo típico reduzido em comparação com TTL standard
Tempo de propagação típico: ~10 ns
Corrente de saída: até 8mA
Níveis lógicos compatíveis com norma TTL
Encapsulamento típico: DIP-14
Intervalo de temperatura de operação: 0°C a +70°C
Principais Aplicações
Implementação de lógica combinatória através de portas NOR universais
Sistemas digitais de controlo e processamento lógico
Construção de funções lógicas complexas
Circuitos de temporização, comutação e detecção
Equipamentos industriais e didáticos baseados em tecnologia TTL
Interfaces digitais que requerem comutação rápida e margens de ruído estáveis
Vantagens
Porta universal, permitindo criar qualquer função lógica a partir de NOR
Baixo consumo e elevada velocidade graças à tecnologia LS
Total compatibilidade com a família TTL
Desempenho estável e boa imunidade ao ruído
Quatro portas integradas num único encapsulamento, optimizando espaço e custos
Excelente adequação a aplicações educativas, industriais e de prototipagem
