Descrição
Características Técnicas
Tipo: CMOS série 4000
Função: Contador década / divisor por 10 com driver 7 segmentos
Tipo de display: Cátodo comum
Saídas: a–g para segmentos do display
Entrada de clock: sensível à borda de subida
Reset: assíncrono
Entrada de inibição de clock (Clock Inhibit)
Função de display enable
Tensão de alimentação (Vdd): 3 V a 15 V
Consumo energético: muito baixo
Frequência máxima típica: ≈ 2–6 MHz (dependente de Vdd)

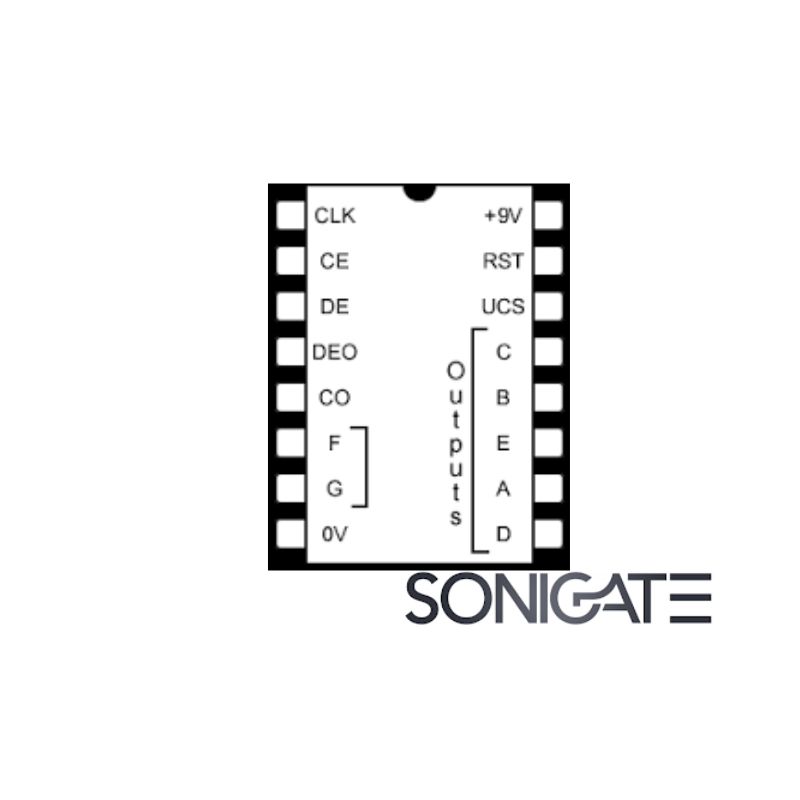

Encapsulamento comum: DIP-16
Intervalo de temperatura de operação: –40°C a +85°C
Principais Aplicações
Contadores digitais simples
Relógios e temporizadores
Painéis de visualização numérica
Equipamentos eletrónicos de baixo consumo
Projetos educativos de eletrónica digital
Sistemas de contagem com display direto
Vantagens
Integra contador e driver de display num único CI
Reduz drasticamente o número de componentes externos
Ideal para displays de 7 segmentos cátodo comum
Baixo consumo energético (CMOS)
Ampla gama de tensão de alimentação
Elevada imunidade ao ruído elétrico
