Descrição
Características Técnicas
Conversão +V para –V sem indutores
Tensão de alimentação: 1,5 V a 12 V
Corrente de saída típica: 20–40 mA (dependendo da tensão de entrada)
Frequência de comutação típica: 10 kHz a 45 kHz
Versão “S” com desempenho melhorado:
Ripple mais baixo
Eficiência superior
Maior corrente disponível
Resistência de saída reduzida
Baixo consumo em standby

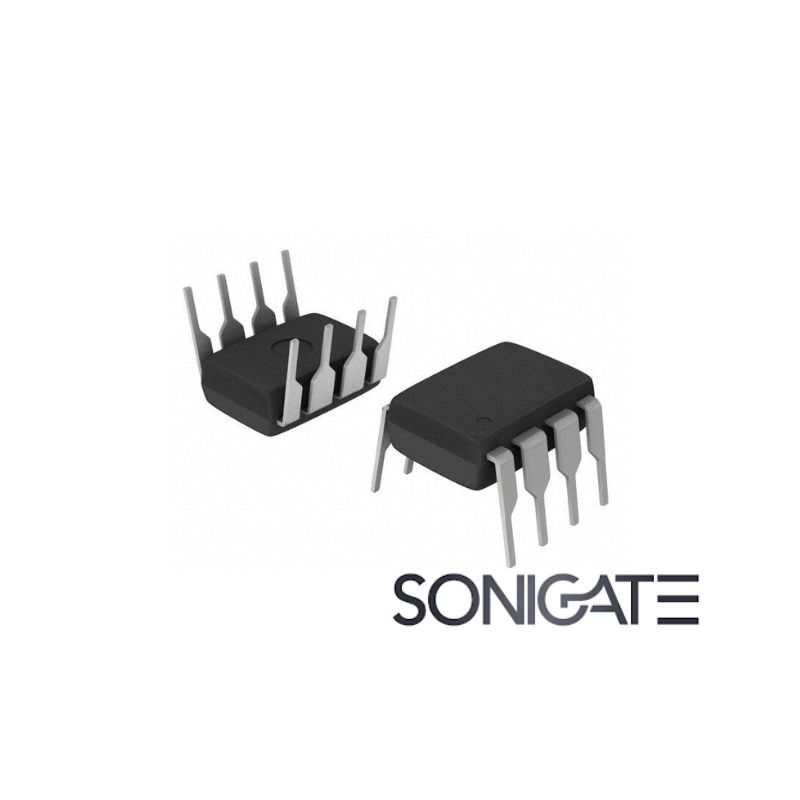

Encapsulamento típico: DIP-8 ou SOIC-8

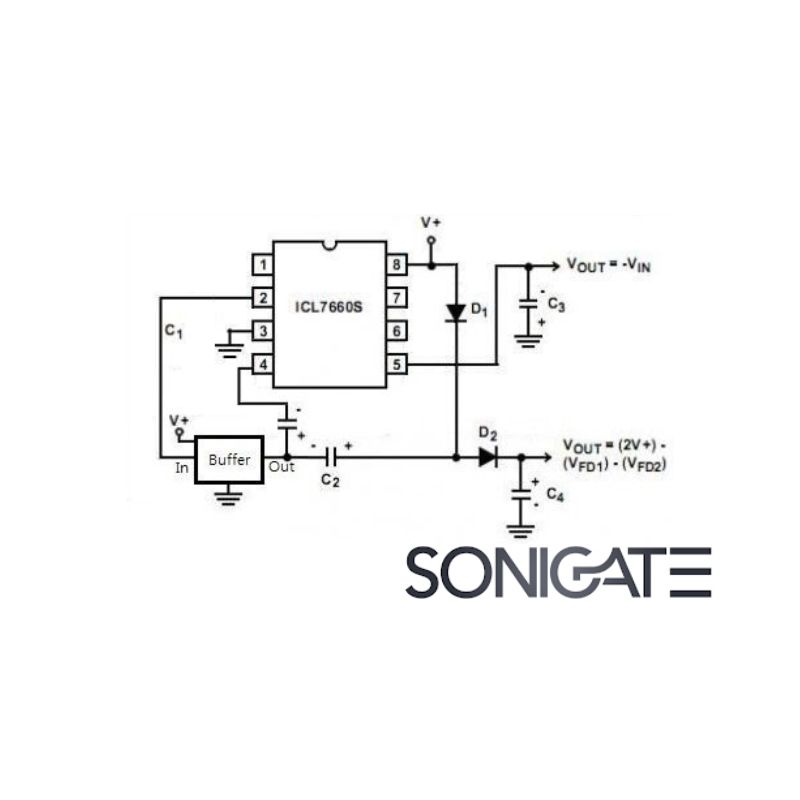

Configuração simples com apenas dois condensadores externos
Principais Aplicações
Geração de tensão negativa para op amps e circuitos analógicos
Conversão de tensão em dispositivos portáteis
Fontes simétricas de baixo consumo
Interfaces de sensores que exigem níveis negativos
Sistemas de áudio, instrumentação e medições
Equipamentos com limitação de espaço ou necessidade de baixo ruído
Vantagens
Não requer indutores, reduzindo custos e espaço na PCB
Conversão silenciosa e estável, ideal para circuitos de precisão
Eficiência elevada mesmo em cargas moderadas
Configuração extremamente simples – ideal para prototipagem rápida
Bom desempenho na criação de rails negativos compactos
Excelente relação desempenho/preço
