Descrição
Características Técnicas
Família lógica: TTL LS (Low-Power Schottky)
Função: Decodificador / Driver BCD para 7 segmentos
Tipo de display: Ânodo comum

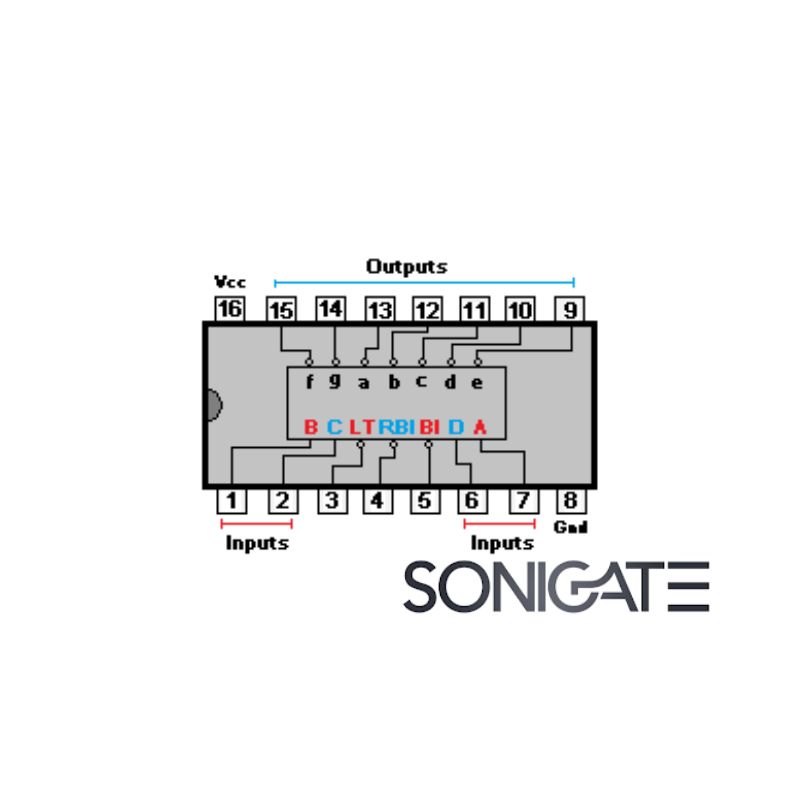

Entradas: BCD (A, B, C, D)
Saídas: a–g open-collector (OC)
Funções adicionais: Lamp Test (LT), Blanking Input (BI), Ripple Blanking Input/Output (RBI/RBO)
Tensão de alimentação (Vcc): 5V ± 5%
Corrente de saída adequada para acionamento direto de segmentos LED (com resistências)
Encapsulamento habitual: DIP-16
Intervalo de temperatura de operação: 0°C a +70°C
Compatível com lógica TTL
Principais Aplicações
Contadores digitais e sistemas de medição
Relógios e temporizadores digitais
Painéis de visualização numérica
Equipamentos industriais e de automação
Projetos educativos de eletrónica digital
Sistemas baseados em lógica TTL e BCD
Vantagens
Conversão direta de BCD para display de 7 segmentos
Saídas open-collector facilitam integração com diferentes configurações de corrente
Funções de blanking e teste melhoram a gestão visual dos displays
Reduz significativamente a complexidade do circuito
Tecnologia LS garante rapidez e baixo consumo
Elevada fiabilidade em aplicações contínuas
